Выгоды от внедрения:
Снижение
затрат
затрат
За счет снижения эксплуатационных расходов и отсутствия необходимости в расходных материалах.
А так же минимизации времени простоя благодаря регламенту ТО
А так же минимизации времени простоя благодаря регламенту ТО
Повышение производительности
Благодаря внедрению цифровизации и протоколов настроек, процессы ускоряются, обеспечивая стабильность и повторяемость результатов.
Улучшение
качества контроля
качества контроля
РТС позволяют проводить детальный анализ внутренних структур изделий, выявлять трещины, поры и другие несоответствия с максимальной
точностью.
точностью.
Повышение
безопасности
безопасности
Благодаря современным
системам защиты, камеры минимизируют воздействие рентгеновского излучения на операторов и гарантируют
соблюдение норм безопасности.
системам защиты, камеры минимизируют воздействие рентгеновского излучения на операторов и гарантируют
соблюдение норм безопасности.
Повышение
эффективности
эффективности
Система предоставляет интуитивно понятный интерфейс для управления процессами контроля, что упрощает работу операторов и сокращает
время на обучение.
время на обучение.
Видео
Оборудование
«ЭТНА Максимум» – это эффективное решение для сложных и нестандартных задач рентгеновского контроля, входящее в линейку рентгенотелевизионных установок «Этна». Установка обеспечивает гибкое позиционирование источника ионизирующего излучения и детектора, а также возможность получения сотни проекций объекта контроля с разных ракурсов.
В состав установки входит система манипуляторов, которая может иметь 12 и более осей перемещения (дополнительные оси перемещения можно реализовывать с помощью дополнительных приспособлений: ролики, кран-балки и т.п.), что позволяет подобрать оптимальный ракурс для контроля объектов с нестандартной геометрией. Независимые оси рентгенотелевизионной системы позволяют точечно позиционировать источник и детектор под любыми углами и решать широкий спектр задач, требующих особого внимания и вариативности расположения объекта контроля.
Модификация каждой камеры адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Состав комплекта и технические характеристики
В состав РТС "ЭТНА.Максимум" входит:
Камера радиационной защиты
Представляет собой конструкцию, обеспечивающую снаружи мощность дозы не более 1,0 мкЗв/чКамера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена раздвижной двустворчатой дверью. Рентгенозащитная дверь открывается и закрывается автоматически.Размеры камеры определяются в зависимости от размеров объектов и схем контроля.
Комплекс цифровой радиографии
Камера комплектуется детектором Цифракон
В зависимости от задачи и нормативной документации определяется модель детектора.Измерения на Цифракон имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность. Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.
Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. ПК интегрирован в пульт управления.
Стационарный рентгеновский аппарат
Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Выбор моделей рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.
Также данная модель РТУ позволяет установить два рентгеновских аппарата в одной камере для увеличения диапазона решаемых задач.
Манипулятор
Манипулятор может быть оснащен 12 и более осями перемещения. Типы перемещений выбираются под задачи контроля, это могут быть:
вертикальное и горизонтальное перемещение рентгеновской трубки и детектора по независимым друг от друга осям
наклоны и повороты трубки и детектора
выезд\заезд и поднятие ложемента с деталью, вращение ложемента, горизонтальное перемещение ложемента
Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.
Пульт управления
На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата, открытия/закрытия дверей, а также экраны для вывода изображения с детектора, камер видеонаблюдения, мышка и клавиатура. Также управление работой рентгенотелевизионной установки «ЭТНА. Максимум» может выполняться с помощью плагина программного обеспечения.
Преимущества
В состав установки входит система манипуляторов, которая может иметь 12 и более осей перемещения (дополнительные оси перемещения можно реализовывать с помощью дополнительных приспособлений: ролики, кран-балки и т.п.), что позволяет подобрать оптимальный ракурс для контроля объектов с нестандартной геометрией. Независимые оси рентгенотелевизионной системы позволяют точечно позиционировать источник и детектор под любыми углами и решать широкий спектр задач, требующих особого внимания и вариативности расположения объекта контроля.
Модификация каждой камеры адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Состав комплекта и технические характеристики
В состав РТС "ЭТНА.Максимум" входит:
- Камера радиационной защиты
- Комплекс цифровой радиографии
- Стационарный рентгеновский аппарат
- Манипулятор
- Пульт управления
- Плагины и программное обеспечение
- Система безопасности видеонаблюдения
Камера радиационной защиты
Представляет собой конструкцию, обеспечивающую снаружи мощность дозы не более 1,0 мкЗв/чКамера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена раздвижной двустворчатой дверью. Рентгенозащитная дверь открывается и закрывается автоматически.Размеры камеры определяются в зависимости от размеров объектов и схем контроля.
Комплекс цифровой радиографии
Камера комплектуется детектором Цифракон
В зависимости от задачи и нормативной документации определяется модель детектора.Измерения на Цифракон имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность. Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.
Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. ПК интегрирован в пульт управления.
Стационарный рентгеновский аппарат
Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Выбор моделей рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.
Также данная модель РТУ позволяет установить два рентгеновских аппарата в одной камере для увеличения диапазона решаемых задач.
Манипулятор
Манипулятор может быть оснащен 12 и более осями перемещения. Типы перемещений выбираются под задачи контроля, это могут быть:
вертикальное и горизонтальное перемещение рентгеновской трубки и детектора по независимым друг от друга осям
наклоны и повороты трубки и детектора
выезд\заезд и поднятие ложемента с деталью, вращение ложемента, горизонтальное перемещение ложемента
Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.
Пульт управления
На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата, открытия/закрытия дверей, а также экраны для вывода изображения с детектора, камер видеонаблюдения, мышка и клавиатура. Также управление работой рентгенотелевизионной установки «ЭТНА. Максимум» может выполняться с помощью плагина программного обеспечения.
Преимущества
- До 12 степеней свободы манипулятора
- Независимые манипуляторы
- Камера комплектуется поверенным средством измерения КЦР «Цифракон»
- Высокая точность позиционирования
- Независимые манипуляторы обеспечивают точное позиционирование рентгеновской трубки с микрофокусным источником, что позволяет получать изображения с очень высоким разрешением
- Камера выполнена из стали и свинца
- Конструкция камеры обеспечивает мощность дозы на расстоянии 10 см от поверхности камеры радиационной защиты в любой её точке, не превышающей 1 мкЗв/ч
- Динамическое позиционирование
- РФ производство
- Камера мобильна, можно переместить ее при необходимости.
- Опционально установку на стадии производства возможно подготовить к бедующему апгрейду до компьютерной томографии

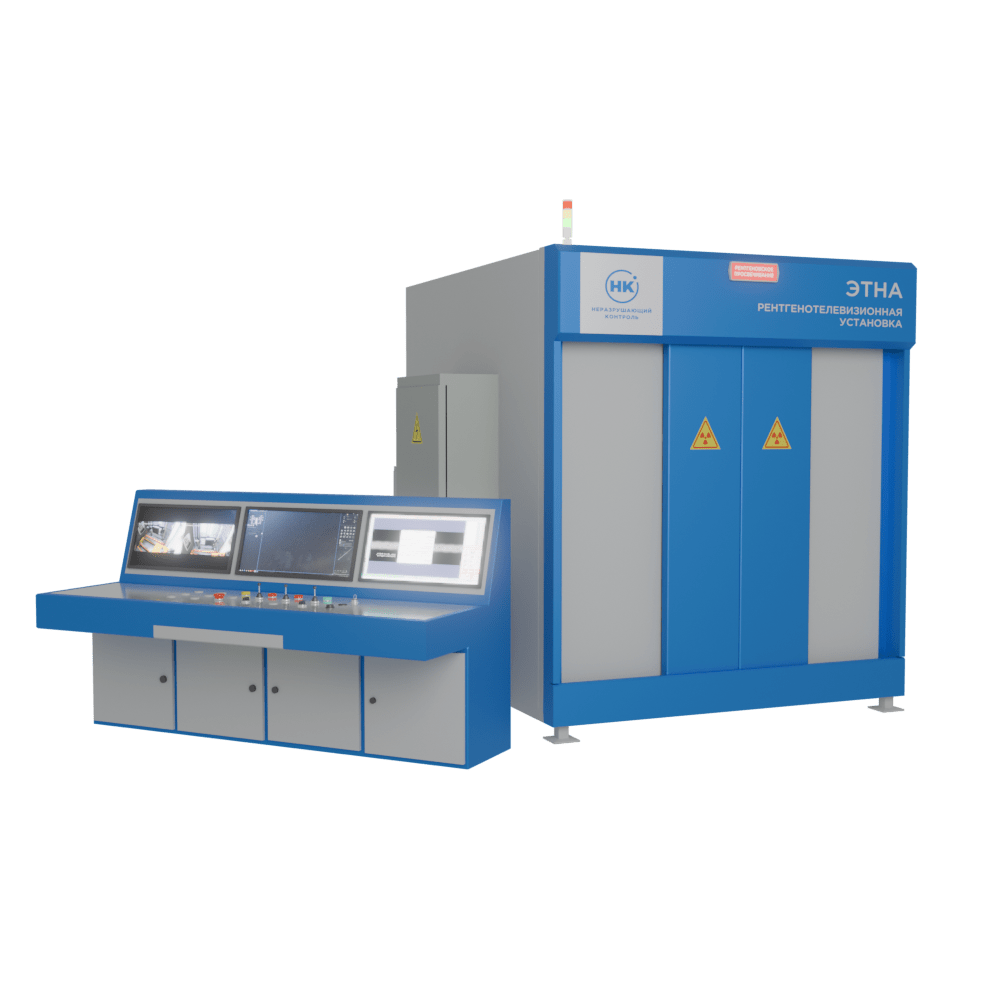

Рентгенотелевизионная
установка «ЭТНА.Максимум»
установка «ЭТНА.Максимум»
Рентгенотелевизионная
установка «ЭТНА.Максимум»
установка «ЭТНА.Максимум»
«ЭТНА.Максимум» – это эффективное решение для сложных и нестандартных задач рентгеновского контроля, входящее в линейку рентгенотелевизионных установок «Этна». Установка обеспечивает гибкое позиционирование источника ионизирующего излучения и детектора, а также возможность получения сотни проекций объекта контроля с разных ракурсов.
В состав установки входит система манипуляторов, которая может иметь 12 и более осей перемещения (дополнительные оси перемещения можно реализовывать с помощью дополнительных приспособлений: ролики, кран-балки и т.п.), что позволяет подобрать оптимальный ракурс для контроля объектов с нестандартной геометрией. Независимые оси рентгенотелевизионной системы позволяют точечно позиционировать источник и детектор под любыми углами и решать широкий спектр задач, требующих особого внимания и вариативности расположения объекта контроля.
Модификация каждой камеры адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
В состав установки входит система манипуляторов, которая может иметь 12 и более осей перемещения (дополнительные оси перемещения можно реализовывать с помощью дополнительных приспособлений: ролики, кран-балки и т.п.), что позволяет подобрать оптимальный ракурс для контроля объектов с нестандартной геометрией. Независимые оси рентгенотелевизионной системы позволяют точечно позиционировать источник и детектор под любыми углами и решать широкий спектр задач, требующих особого внимания и вариативности расположения объекта контроля.
Модификация каждой камеры адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Приборы
Рентгенотелевизионная установка «ЭТНА.Универсал»
Рентгенотелевизионная установка «ЭТНА. Универсал» предназначена для стандартных задач рентгеновского контроля, когда важно быстро настраивать параметры сканирования без трудоемкой подготовки. Установка входит в линейку рентгенотелевизионных установок «Этна».
Рентгенотелевизионная система оснащена манипулятором типа c-arm, который имеет форму С-образной конструкции с закрепленными на противоположных концах рентгеновским аппаратом и детектором.
Установка применяется, как правило, для небольших объектов с простой геометрией, когда требуется получить базовые ракурсы объекта контроля, а также удобна для задач, где нужен обзор с разных сторон без перемещения объекта. Синхронизация трубки и детектора обеспечивает одинаковое фокусное расстояние и стабильную яркость изображения.
Модификация каждой камеры адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Решаемые задачи
Оперативный контроль изделий, где требуется точная синхронизация источника излучения и детектора в различных отраслях промышленности:
Устройство и функциональные возможности РТС "Этна.Универсал"
В состав рентгенотелевизионной установки «ЭТНА. Универсал» входит:
Камера радиационной защиты
Представляет собой конструкцию, обеспечивающую снаружи мощность дозы не более 1,0 мкЗв/ч
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена дверью, которая открывается и закрывается автоматически.
Размеры камеры определяются в зависимости от размеров объектов и схем контроля.
Комплекс цифровой радиографии
Камера комплектуется детектором Цифракон
В зависимости от задачи определяется тип работы детектора – статический или динамический, в соответствии с нормативной документацией – размер пикселя.
Измерения на «Цифракон» имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность.
Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.
Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. Компьютер
Стационарный рентгеновский аппарат
Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Выбор моделей рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.
Манипулятор
Манипулятор может быть оснащен 6 осями перемещения:
Рентгенотелевизионная система оснащена манипулятором типа c-arm, который имеет форму С-образной конструкции с закрепленными на противоположных концах рентгеновским аппаратом и детектором.
Установка применяется, как правило, для небольших объектов с простой геометрией, когда требуется получить базовые ракурсы объекта контроля, а также удобна для задач, где нужен обзор с разных сторон без перемещения объекта. Синхронизация трубки и детектора обеспечивает одинаковое фокусное расстояние и стабильную яркость изображения.
Модификация каждой камеры адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Решаемые задачи
Оперативный контроль изделий, где требуется точная синхронизация источника излучения и детектора в различных отраслях промышленности:
- Авиационно-космическая промышленность: контроль лопаток и лопастей, контроль многослойных материалов, покрытий
- Атомная промышленность: пооперационный контроль, контроль сварных швов и основного металла.
- ВПК: контроль деталей, сборок, исследование быстроразвивающихся процессов.
- Нефтегазовая отрасль: контроль сварных швов и основного металла.
- Машиностроение: входной контроль, контроль литья и сварных швов
- Аддитивное производство и композиты
Устройство и функциональные возможности РТС "Этна.Универсал"
В состав рентгенотелевизионной установки «ЭТНА. Универсал» входит:
- Камера радиационной защиты
- Комплекс цифровой радиографии
- Стационарный рентгеновский аппарат
- Манипулятор
- Пульт управления
- Программное обеспечение для работы
- Система безопасности видеонаблюдения
Камера радиационной защиты
Представляет собой конструкцию, обеспечивающую снаружи мощность дозы не более 1,0 мкЗв/ч
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения, а также оснащена дверью, которая открывается и закрывается автоматически.
Размеры камеры определяются в зависимости от размеров объектов и схем контроля.
Комплекс цифровой радиографии
Камера комплектуется детектором Цифракон
В зависимости от задачи определяется тип работы детектора – статический или динамический, в соответствии с нормативной документацией – размер пикселя.
Измерения на «Цифракон» имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность.
Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.
Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений. Компьютер
Стационарный рентгеновский аппарат
Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Выбор моделей рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.
Манипулятор
Манипулятор может быть оснащен 6 осями перемещения:
- вертикальное перемещение рентгеновской трубки и детектора, изменение угла наклона
- осевое вращение и наклон ложемента
- С-образный манипулятор прост в управлении – за счет единой оси перемещения аппарата и детектора (автоматической синхронизации) позволяет быстро устанавливать оборудование согласно схеме контроля. Это может быть важно на начальном этапе работ с рентгеновским контролем.

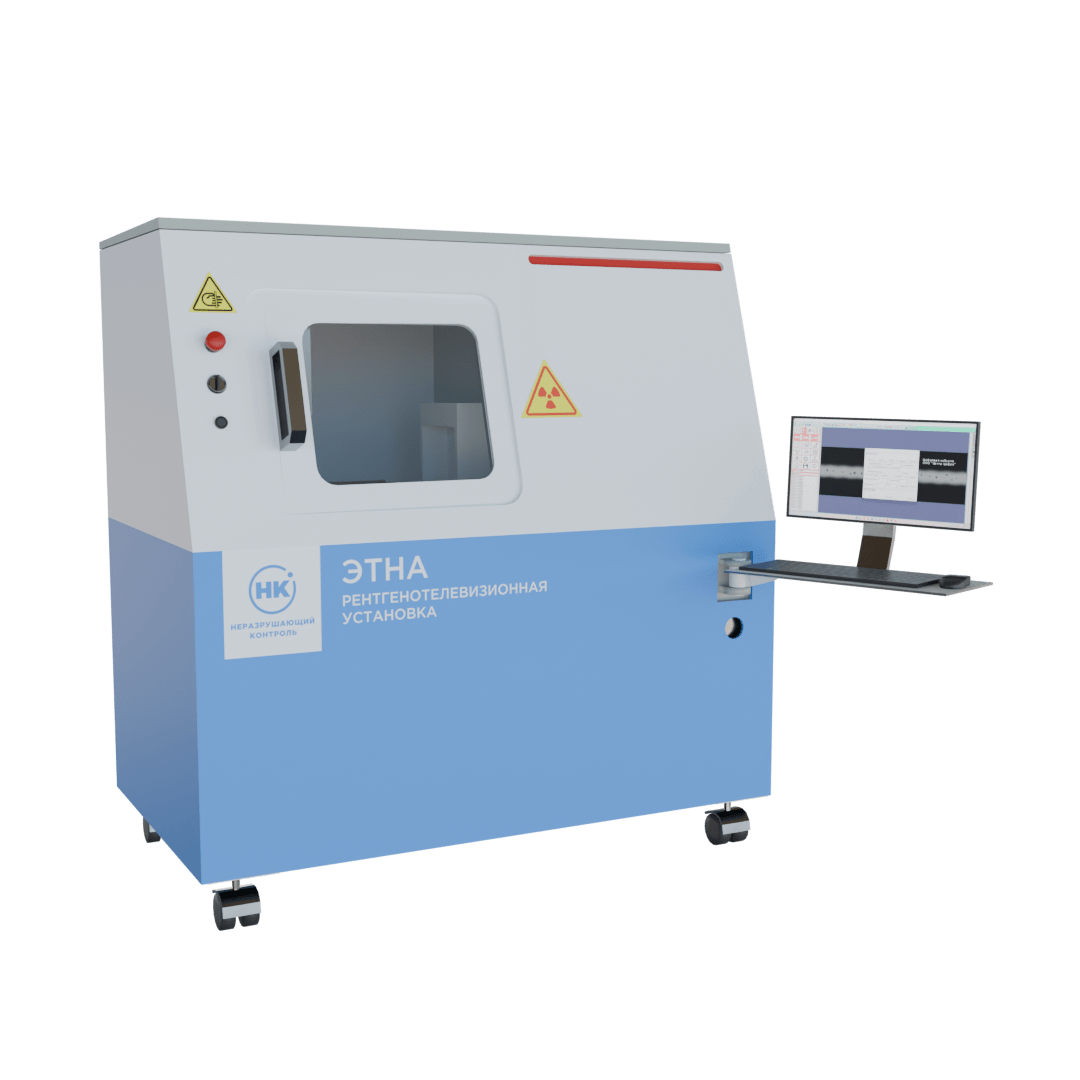

Рентгенотелевизионная
установка «ЭТНА.Универсал»
установка «ЭТНА.Универсал»
Рентгенотелевизионная установка «ЭТНА. Универсал» предназначена для стандартных задач рентгеновского контроля, когда важно быстро настраивать параметры сканирования без трудоемкой подготовки. Установка входит в линейку рентгенотелевизионных установок «Этна».
Рентгенотелевизионная система оснащена манипулятором типа c-arm, который имеет форму С-образной конструкции с закрепленными на противоположных концах рентгеновским аппаратом и детектором.
Установка применяется, как правило, для небольших объектов с простой геометрией, когда требуется получить базовые ракурсы объекта контроля, а также удобна для задач, где нужен обзор с разных сторон без перемещения объекта.
Рентгенотелевизионная система оснащена манипулятором типа c-arm, который имеет форму С-образной конструкции с закрепленными на противоположных концах рентгеновским аппаратом и детектором.
Установка применяется, как правило, для небольших объектов с простой геометрией, когда требуется получить базовые ракурсы объекта контроля, а также удобна для задач, где нужен обзор с разных сторон без перемещения объекта.
Приборы

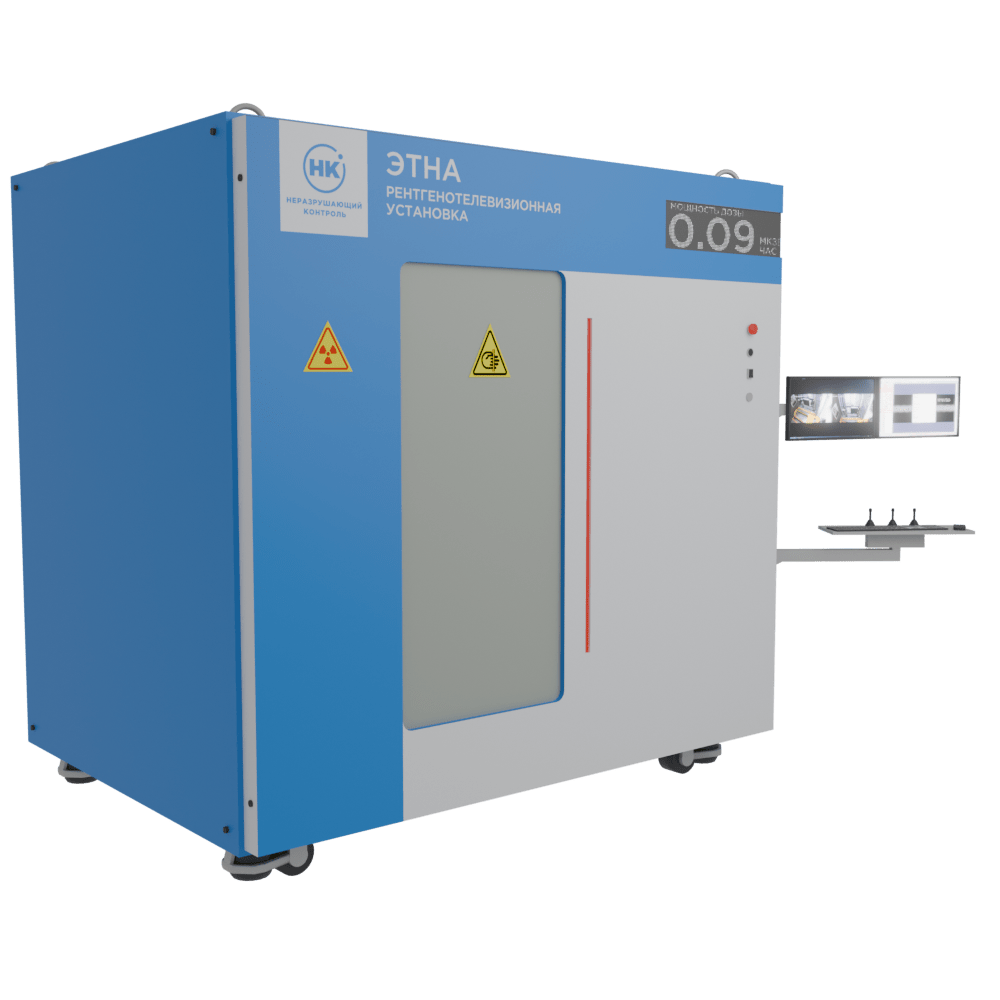

Рентгенотелевизионная
установка «ЭТНА.Конвейер»
установка «ЭТНА.Конвейер»
Рентгенотелевизионная установка «ЭТНА.Конвейер» предназначена для задач рентгеновского контроля, где требуется оперативная проверка однотипных деталей с использованием шаблонных настроек системы, а также для задач, где происходит перемещение объекта контроля при неподвижности детектора и рентгеновской трубки. Установка входит в линейку рентгенотелевизионных установок «Этна».
Рентгенотелевизионная система оснащена манипулятором проходного типа, который может иметь до 3 осей перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также осевое вращение ложемента. Такая конструкция манипулятора позволяет создавать компактные решения, которые могут быть установлены в любом месте цеха или встраиваться в производственные линии.
Модификация каждой установки адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Решаемые задачи
Установка подходит для массового контроля:
В состав РТС «ЭТНА. Конвейер» входит
Камера радиационной защиты
Представляет собой конструкцию, в которой стальной корпус усилен свинцовыми вставками для максимальной защиты от излучения в соответствии с ОСПОРБ-99. СанПиН 2.6.4115-25
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения.
Размеры камеры определяются в зависимости от размеров объектов и схем контроля.
Комплекс цифровой радиографии
Камера комплектуется детектором Цифракон
В зависимости от задачи определяется тип работы детектора – статический или динамический, в соответствии с нормативной документацией – размер пикселя.
Измерения на «Цифракон» имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность.
Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.
Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений.
Стационарный рентгеновский аппарат
Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Выбор моделей рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.
Манипулятор
Манипулятор может быть оснащен 3 осями перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также перемещение ложемента.
Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.
Пульт управления
На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата.
Также управление работой рентгенотелевизионной установки «ЭТНА.Конвейер» может выполняться с помощью программного обеспечения.
Плагины и программное обеспечение для работы
Для управления работой установки используются предустановленный плагин, для работы с трубкой и детектором – используется программное обеспечение.
Возможна реализация версии с ИИ при автоматическом распознавании дефектов.
Рентгенотелевизионная система оснащена манипулятором проходного типа, который может иметь до 3 осей перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также осевое вращение ложемента. Такая конструкция манипулятора позволяет создавать компактные решения, которые могут быть установлены в любом месте цеха или встраиваться в производственные линии.
Модификация каждой установки адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Решаемые задачи
Установка подходит для массового контроля:
- Интеграция в производственные линии для непрерывного контроля литых деталей, штампованных изделий, сваренных элементов.
- Контроль труб и профилей: выявление дефектов в трубах и профильных изделиях в процессе производства.
- Проверка качества электронных компонентов: контроль пайки, монтажа, выявление дефектов внутри компонентов в больших объемах.
- Фармацевтическая промышленность: контроль наполнения ампул и флаконов, обнаружение посторонних частиц в лекарственных препаратах.
- Контроль резинотехнических изделий: выявление инородных включений и дефектов структуры.
В состав РТС «ЭТНА. Конвейер» входит
- Камера радиационной защиты
- Комплекс цифровой радиографии
- Стационарный рентгеновский аппарат
- Манипулятор
- Пульт управления
- Программное обеспечение для работы с изображением.
- Система безопасности видеонаблюдения
Камера радиационной защиты
Представляет собой конструкцию, в которой стальной корпус усилен свинцовыми вставками для максимальной защиты от излучения в соответствии с ОСПОРБ-99. СанПиН 2.6.4115-25
Камера имеет мобильное исполнение и рым-болты для возможности ее транспортировки и перемещения.
Размеры камеры определяются в зависимости от размеров объектов и схем контроля.
Комплекс цифровой радиографии
Камера комплектуется детектором Цифракон
В зависимости от задачи определяется тип работы детектора – статический или динамический, в соответствии с нормативной документацией – размер пикселя.
Измерения на «Цифракон» имеют высокую точность и соответствуют установленным стандартам и нормативам, что подтверждает их правомочность и достоверность.
Метрологические характеристики подтверждены свидетельством об утверждении типа СИ.
Управление детектором осуществляется с компьютера, где предустановлено ПО Дисофт для получения, обработки, анализа и хранения радиографических изображений.
Стационарный рентгеновский аппарат
Камера комплектуется стационарным рентгеновским аппаратом Этна-РА
Выбор моделей рентгеновской трубки (острофокусная, микрофокусная, стандартная), генератора и системы охлаждения зависит от задач и выбирается индивидуально. Напряжение трубки от 160 до 450 кВ.
Манипулятор
Манипулятор может быть оснащен 3 осями перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также перемещение ложемента.
Управление перемещением выполняется джойстиками с пульта управления или с помощью предустановленного плагина.
Пульт управления
На пульте управления расположены джойстики управления манипуляторами, индикаторы включения камеры и рентгеновского аппарата, кнопки аварийной остановки рентгеновского аппарата.
Также управление работой рентгенотелевизионной установки «ЭТНА.Конвейер» может выполняться с помощью программного обеспечения.
Плагины и программное обеспечение для работы
Для управления работой установки используются предустановленный плагин, для работы с трубкой и детектором – используется программное обеспечение.
Возможна реализация версии с ИИ при автоматическом распознавании дефектов.
Рентгенотелевизионная
установка «ЭТНА.Конвейер»
установка «ЭТНА.Конвейер»
Рентгенотелевизионная установка «ЭТНА.Конвейер» предназначена для задач рентгеновского контроля, где требуется оперативная проверка однотипных деталей с использованием шаблонных настроек системы, а также для задач, где происходит перемещение объекта контроля при неподвижности детектора и рентгеновской трубки. Установка входит в линейку рентгенотелевизионных установок «Этна».
Рентгенотелевизионная система оснащена манипулятором проходного типа, который может иметь до 3 осей перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также осевое вращение ложемента. Такая конструкция манипулятора позволяет создавать компактные решения, которые могут быть установлены в любом месте цеха или встраиваться в производственные линии.
Модификация каждой установки адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Рентгенотелевизионная система оснащена манипулятором проходного типа, который может иметь до 3 осей перемещения: вертикальное перемещение рентгеновской трубки, изменение угла поворота рентгеновской трубки, а также осевое вращение ложемента. Такая конструкция манипулятора позволяет создавать компактные решения, которые могут быть установлены в любом месте цеха или встраиваться в производственные линии.
Модификация каждой установки адаптируется под конкретное применение, обеспечивая оптимальную производительность и функциональность.
Приборы
Компьютерная томография «ЭТНА.ПЛЮС»
«ЭТНА.ПЛЮС» – высокоточная система 3D сканирования для рентгеновского неразрушающего контроля структуры объектов. Установка предназначена для компьютерной томографии электронных компонентов, печатных плат и сборок с возможностью 2D-рентгенографии и 3D-ламинографии. Аппарат выявляет скрытые дефекты типа пор, трещин, дефекты сборок, позволяет контролировать размеры объектов и отклонения от CAD-модели, измеряет геометрию с микронной точностью. Микротомография необходима отраслям, требующим высокого качество контроля с высоким разрешением (от единиц до нескольких микрон). Установка входит в линейку рентгенотелевизионных установок «Этна».
«ЭТНА.ПЛЮС» представляет собой компактную систему промышленной компьютерной томографии для анализа изделий. Данная модель применима в различных отраслях промышленности: электронная, авиационная, ВПК. Уникальность данной модели обусловлена скорость работы.
Принцип работы
Источник рентгеновского излучения и детектор располагаются напротив друг друга, между ними – объект контроля, который вращается относительно этой конструкции. Это и помогает выстроить трехмерную картинку. Коническая или спиральные системы сканирования обеспечивают послойное получение изображений.
Изображение на детекторе формируется аналогично цифровой радиографии. Рентгеновские лучи, проходя через объект, взаимодействуют с его веществом и теряют часть своей энергии из-за поглощения и рассеяния (фотоэффект и эффект Комптона). Степень ослабления рентгеновского пучка зависит от свойств материала. Детектор фиксирует прошедшее излучение и преобразует его в оттенки серого, формируя изображение объекта.
Преимущества
Особенности метода
Какие задачи решает «ЭТНА.ПЛЮС»
«ЭТНА.ПЛЮС» представляет собой компактную систему промышленной компьютерной томографии для анализа изделий. Данная модель применима в различных отраслях промышленности: электронная, авиационная, ВПК. Уникальность данной модели обусловлена скорость работы.
Принцип работы
Источник рентгеновского излучения и детектор располагаются напротив друг друга, между ними – объект контроля, который вращается относительно этой конструкции. Это и помогает выстроить трехмерную картинку. Коническая или спиральные системы сканирования обеспечивают послойное получение изображений.
Изображение на детекторе формируется аналогично цифровой радиографии. Рентгеновские лучи, проходя через объект, взаимодействуют с его веществом и теряют часть своей энергии из-за поглощения и рассеяния (фотоэффект и эффект Комптона). Степень ослабления рентгеновского пучка зависит от свойств материала. Детектор фиксирует прошедшее излучение и преобразует его в оттенки серого, формируя изображение объекта.
Преимущества
- Алгоритм улучшения изображения HDR повышает степень контрастности и выражение деталей изображений без появления артефактов
- Инновационная скорость 3D реконструкции
- Алгоритм автоматического распознавания дефектов
Особенности метода
- Получение объемных данных объекта контроля и дефектов
- Отсутствие теневых наложений на изображении
- Автоматизированное рентгеновское сканирование объекта с разных ракурсов
- Реконструкция объемного изображения – обратный инжиниринг
- Возможность виртуальных разрезов в любой плоскости и проведение послойного анализа
- КТ в отличии от РТУ оснащена высокопрецизионными системами
Какие задачи решает «ЭТНА.ПЛЮС»
- Контроль печатных плат, микросхем
- Подсчет электронных компонентов
- Выявление скрытых дефектов паянных соединений
- Анализ качества паянных соединений (BGA, QFN, WLCSP)
- Определение идентичности электронных компонентов
- Анализ объемных характеристик
- Определение размеров и расположения пустот
- Анализ виртуальных срезов
- Построение 3D моделей электронных изделий
- Выявление коробления ПП
- Анализ отказов
- Поиск посторонних элементов
- Контроль критических размеров
Рентгенотелевизионная
установка «ЭТНА.ПЛЮС»
установка «ЭТНА.ПЛЮС»
«ЭТНА.ПЛЮС» – высокоточная система 3D сканирования для рентгеновского неразрушающего контроля структуры объектов. Установка предназначена для компьютерной томографии электронных компонентов, печатных плат и сборок с возможностью 2D-рентгенографии и 3D-ламинографии. Аппарат выявляет скрытые дефекты типа пор, трещин, дефекты сборок, позволяет контролировать размеры объектов и отклонения от CAD-модели, измеряет геометрию с микронной точностью. Микротомография необходима отраслям, требующим высокого качество контроля с высоким разрешением (от единиц до нескольких микрон). Установка входит в линейку рентгенотелевизионных установок «Этна».
«ЭТНА.ПЛЮС» представляет собой компактную систему промышленной компьютерной томографии для анализа изделий. Данная модель применима в различных отраслях промышленности: электронная, авиационная, ВПК. Уникальность данной модели обусловлена скорость работы.
«ЭТНА.ПЛЮС» представляет собой компактную систему промышленной компьютерной томографии для анализа изделий. Данная модель применима в различных отраслях промышленности: электронная, авиационная, ВПК. Уникальность данной модели обусловлена скорость работы.
Приборы
Сравнительная таблица моделей ЭТНА
ЭТНА.Максимум
до 1500 мм
Стационарная
Максимальное качество
изображения
изображения
ЭТНА.Универсал
до 350 мм
Мобильная/стационарная
Универсальное применение
ЭТНА.Конвейер
до 600 мм
Стационарная
Высокая производительность
ЭТНА.Плюс
до 510 мм
Мобильная
Компактность
Модель
Максимальные* размеры
контролируемого объекта
контролируемого объекта
Тип установки
Особенности
*Опционально могут быть увеличены
Полный цикл клиентского сервиса:
Установка под ключ
Наши специалисты
проводят монтаж, настройку
и тестирование системы с учетом всех технических требований, гарантируя бесперебойную работу
с первого дня.
проводят монтаж, настройку
и тестирование системы с учетом всех технических требований, гарантируя бесперебойную работу
с первого дня.
Настройка и обучение.
Мы предлагаем настройку оборудования под конкретные задачи, включая адаптацию протоколов контроля. Помимо этого, проводим обучение персонала, предоставляя детальные инструкции.
Сервисное обслуживание
Наша служба поддержки обеспечивает регулярное техническое обслуживание, включая профилактические проверки и замену комплектующих при необходимости.
Техническая поддержка
Наши квалифицированные специалисты доступны для консультаций и устранения неисправностей в режиме реального времени, гарантируя надежность и бесперебойность работы установок в любой ситуации
О компании
ЭТНА – собственная торговая марка группы компаний «НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ», разработанная с учетом 30-ти летнего опыта работы с предприятиями различных отраслей промышленности в сфере производственного рентгеновского контроля качества
Сегодня ООО «Неразрушающий контроль» ведёт комплексную деятельность в области решения задач дефектоскопии. Мы проектируем лаборатории, рентгеновские камеры и автоматизированные установки для рентгеновского, ультразвукового, капиллярного, магнитопорошкового и вихретокового контроля.
Производим вспомогательное оборудование и расходные материалы: светодиодные негатоскопы, кассеты для рентгенпленки, рентгеновские маркировочные пояса, стандартные образцы предприятия. Проектируем
и производим мобильные передвижные лаборатории.
Мы — официальный дистрибьютор ведущих зарубежных и отечественных производителей оборудования. Занимаемся розничной поставкой и комплектацией лабораторий «под ключ» с оформлением документации и обучением специалистов заказчика.
Сегодня ООО «Неразрушающий контроль» ведёт комплексную деятельность в области решения задач дефектоскопии. Мы проектируем лаборатории, рентгеновские камеры и автоматизированные установки для рентгеновского, ультразвукового, капиллярного, магнитопорошкового и вихретокового контроля.
Производим вспомогательное оборудование и расходные материалы: светодиодные негатоскопы, кассеты для рентгенпленки, рентгеновские маркировочные пояса, стандартные образцы предприятия. Проектируем
и производим мобильные передвижные лаборатории.
Мы — официальный дистрибьютор ведущих зарубежных и отечественных производителей оборудования. Занимаемся розничной поставкой и комплектацией лабораторий «под ключ» с оформлением документации и обучением специалистов заказчика.
Преимущества работы с нами:
Комплексное обслуживание
на всех этапах
на всех этапах
Эксперты подберут идеальное оборудование для ваших задач, обеспечивая эффективность
и рентабельность.
и рентабельность.
Собственный штат
технических специалистов
технических специалистов
Наши инженеры
и разработчики создают индивидуальные решения для надежной работы
и разработчики создают индивидуальные решения для надежной работы
Опытные и надежные
бухгалтеры
бухгалтеры
Обеспечат точные отчеты, минимизацию затрат для вашей выгоды, а также поддержку в госконтрактах и тендерах.
Быстрая поставка
и обслуживание
и обслуживание
Быстрая поставка,
установка и регулярное обслуживание гарантируют бесперебойную работу.
установка и регулярное обслуживание гарантируют бесперебойную работу.
Обучение
персонала
персонала
Лицензированный центр предлагает практические
курсы для повышения квалификации и производительности.
курсы для повышения квалификации и производительности.
Техническое
сопровождение
сопровождение
Круглосуточная поддержка
и модернизация
поддерживают ваше производство на высоте.
и модернизация
поддерживают ваше производство на высоте.
Специалист по продажам
проекта ЭТНА
проекта ЭТНА
Артём Собянин
Контакты
Документы
Хотите автоматизировать
ваш контроль?
ваш контроль?
Мы свяжемся с вами в ближайшее время
Этот сайт использует файлы cookie, чтобы обеспечить вам наилучший опыт использования.
